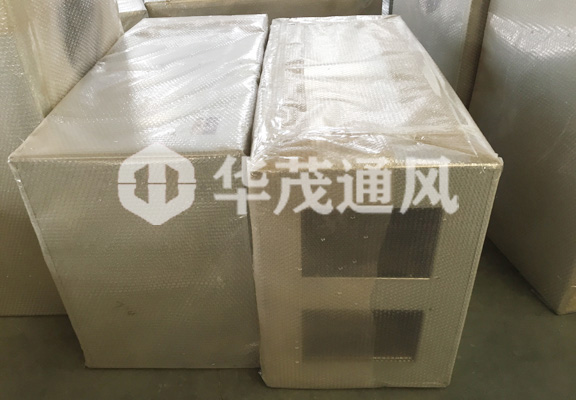

消聲靜壓箱

● 產品介紹：

靜壓箱是送風係統減少動壓、增加靜壓、穩定氣流和減少氣流振動的一種必要的配件，它可使送風效果更加理想。靜壓箱是一種既能允許氣流通過，又能有效地阻止或減弱聲能向外傳播的裝置。

消聲分類：

1、阻式消聲器：是通過箱體內附吸聲材料來吸收聲能降低噪音，一般是用來消除高、中頻噪聲。但是由於結構的原因，在高溫、高濕、高速的情況下不適用。
2、抗式消聲器：是通過改變截麵來消聲的。我們常用的消聲靜壓箱都是這個原理。一般降低中、低頻噪音，對風係統沒有具體的要求。
3、阻抗複合式：當然是結合二者的結構原理。可以消除低中高頻噪音。但是對風係統的要求同阻式消聲器。阻性消聲器具有良好的中高頻消聲性能。按氣流通道幾何形狀不同，可分為直管式、片式、折板式、迷宮式、蜂窩式、聲流式、障板式、彎頭式等。抗性消聲器適用於消除中低頻噪聲或窄帶噪聲。按其作用原理不同，可分為擴張式、共振腔式和幹涉式等多種型式。阻抗複合式消聲器，有共振腔、擴張室、穿孔屏等聲學濾波器件，綜合了阻性消聲器良好的中高頻消聲特性和阻抗性消聲器較好的低頻消聲特性，因此其消聲頻帶寬，它是常用的標準消聲器係列之一。適宜風速為6～8米/秒，可達到8～12米，可單獨使用，也可串聯使用。消聲效果：低頻10～15dB/m，中頻15～25dB/m，高頻25～30dB/m，平均阻力係數為0.4。根據《空氣調節》，消聲彎頭、消聲靜壓箱均屬於消聲器的一種。

靜壓箱作用：

1、可以把部分動壓變為靜壓使風吹得更遠；
2、可以降低噪音；
3、風量均勻分配；
4、靜壓箱可用來減少噪聲，又可獲得均勻的靜壓出風，減少動壓損失。而且還有萬能接頭的作用。把靜壓箱很好地應用到通風係統中，可提高通風係統的綜合性能；

計算方法：

1、在設計靜壓箱時，如果按著規定的風速成進行設計，箱體將會很大；一般的靜壓箱長邊要寬出風管邊400mm，高度要寬出風管高度400mm。數值是從約克設計手冊上搞來的，那是估算。
2、靜壓箱 一般老工程師的經驗是5~10db(a)/m，阻抗複合型（似乎空調通風係統一般都用這個）消聲器10~15db(a)/m。
3、控製風速 在2.5以內 若體積太大可適當得提高一下風速 關於長度一般大於1米沒有其他得強製要求。
4、高度×深度=靜壓箱截麵麵積，靜壓箱截麵麵積×2.5m/s=風機風量，至於高度和深度怎麽配，自己把握吧~~
5、用你機組的風量L÷3米/秒，可得到你靜壓箱一個麵的麵積，然後你根據你房子的高度，假如是4米，可你的機組是2米高，在減去軟接頭大概0.5米，上麵留高0.5米，那你的靜壓箱隻有1米高，那你就可以確定寬度了，有了兩個數，第三個數也就容易確定了，這裏主要的是要看自己的空調機房夠不夠位置，如果夠位置就盡量的大點！！長度的計算方法也是一樣的，你知道了寬度，那麽你的寬度乘以長度不也是有個麵積嗎？這個麵積也要等於L/3，不過在設計院裏的麵風速是取用2m/s的，如果夠空間，就做大點吧。
6、靜壓箱厚度要大於600mm，斷麵風速小於2m/s，另外注意接出位置與接入位置間有點氣流緩衝區，以前在上海和華東院的師兄草根時，師兄告訴我華東院老總強烈不建議用靜壓箱，造價高阻力大，有條件盡量用褲衩三通加消聲彎頭或管道消聲器。
7、華東院的老總高見呀，我看到過有很多這樣的設計了，起初我不明白他們為什麽不用靜壓箱，其實說的靜壓箱隻是鐵皮箱，並不是貼有消音棉的靜壓箱，造價上可能不太緊要，如果真的是貼消音棉的靜壓箱，那就要好好考慮一下成本了，另外的消聲器要注意流速的控製，大部分的都是控製在8m/s以內，隻要能達到這個數值，消音效果也就不錯了。
8、我覺得消聲靜壓箱很有必要，正如棕櫚樹和尚所說，在機房內不使用靜壓箱有時簡直很難接出管道，消聲隻是其次的，斷麵風速要小於1.5m/s，高寬比盡量小於1：4；至於阻力，其實絕大多數設計師都明白，比起風管阻力計算值，我選的風機能力肯定猛男。
9、靜壓箱的作用是把動壓變為靜壓，均勻分配風量，多用於條縫風口前。
10、我記得北京市建院編的那本技術措施上好象是說以總風量計，通過三個截麵的任一個速度不得大於1.5m/s
11、我一般選取在4米/秒左右，起個例子，一個商場，風櫃24000風量，靜壓箱尺寸為2000*600*600，貼消音棉，空調運行了一年，效果尚且可以
12、靜壓箱的主要作用就是穩壓、降噪。規範上好像有，靜壓箱內的風速不大於2.5m/s，根據風量、風速就可以確定靜壓箱的容積，靜箱一般是定做的。寬度方向不宜小500mm。通常靜壓箱的尺寸比室內機略小即可。
13、采用地板送風，它的靜壓箱采用兩種：一種是使用夾層作為靜壓箱，機房空調設計多使用防靜電地板與樓板夾層空間作為送風靜壓箱；另一種采用普通的靜壓箱然後在靜壓箱上接幾個風管到送風口。

設置原則：

1、風管需要較大變徑，但現場安裝距離又無法滿足變徑所要求的長度時，可考慮製作靜壓箱；
2、風管與空調設備（PAU、AHU、FAN等）接口時，通常靠靜壓箱連接。
